產品簡介：

Q326履帶式拋丸機，是一種清理效果好、結構緊湊、噪聲小、成套性好的清理設備。主要由清理室、拋丸器、提升機、分離器系統、電器系統等部分組成。

一、Q326履帶式拋丸機特點：

l、該機采用了懸臂離心式拋丸器，具有使用壽命長、結構簡單等特點。

2、采用BE型分離器，具有良好的分離效果和較高的生產率，對提高葉片壽命有積極的作用。

3、采用濾筒除塵器，粉塵排放濃度低于國家規定的標準，改善了工人的勞動環境。

4、采用耐磨橡膠履帶，減少了對工件的碰撞、損傷現象，降低了機器噪聲。

5、工件清理完畢后，可自動卸料，降低了工人的勞動強度。

二、Q326履帶式拋丸機適用范圍：

Q326履帶式拋丸機適用于各行業中的小型鑄件、鍛件、沖壓件、齒輪、彈簧等件的清砂、除銹、去氧化皮和表面強化。被清理工件必須是不怕碰撞的單重在10Kg以下的鑄鍛件及熱處理件。

(注：本機不能清理高溫件、帶有飛邊毛刺件，否則將損傷履帶)

三、Q326履帶式拋丸機主要技術參數：

履帶端盤直徑 ………………………………………………… 600mm

履帶端盤轉數 ………………………………………………… 3.6r/min

被清理工件單件重量 …………………………………… 10Kg

滾筒

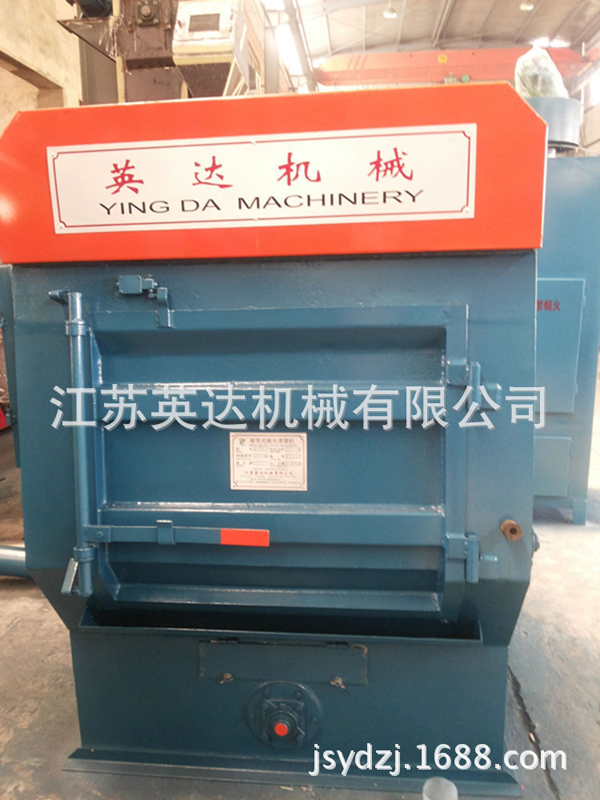

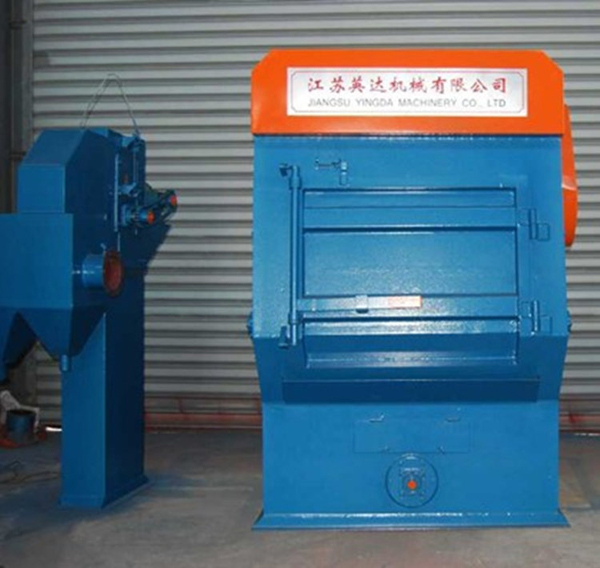

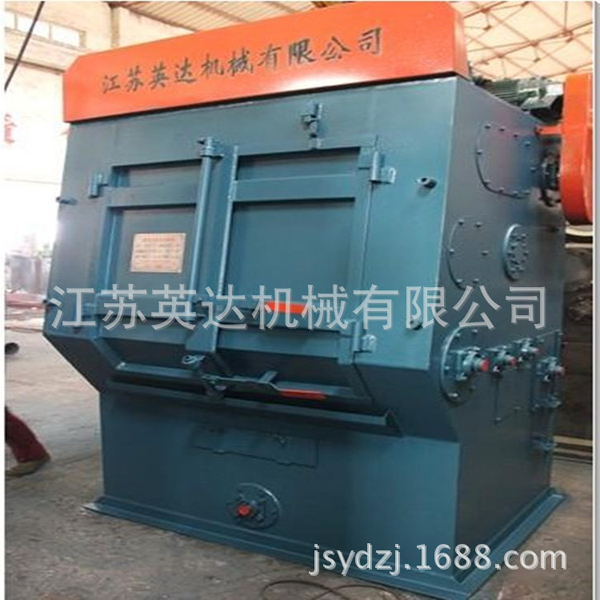

廠家直銷Q3210履帶式拋丸機PL150履帶式拋丸清理機江蘇英達專業生產，廠家直接供貨價格優勢明顯，質量可靠，產品遠銷各地。歡迎廣大新老客戶來電咨詢或前來工廠洽談。電話：0515-83752966 手機：13505113250

二、Q3210履帶式拋丸機 PL150履帶式拋丸清理機特點：

1、該機采用了電機直聯式拋丸器，具有使用壽命長，結構簡單等特點。

2、采用了BE型滿幕式風選丸砂分離器，具有良好的分離效果和較高的生產率，對提高葉片使用壽命有積極的作用。

3、采用布袋式除塵器，粉塵排放濃度低于國家規定的標準，改善了工人的勞動環境。

4、采用耐磨橡膠履帶，減少了工件的碰撞損傷現象，降低了機器的噪音。

5、機械化程度高，提高工作效率。

6、采用電器元件，使用壽命長。

注：1、本機不能清理高溫件、帶有飛邊毛刺件，否則將損傷履帶

三、Q3210履帶式拋丸機 工作原理及結構性能概述

本機主要有清理室、大門機構、拋丸器、螺旋輸送器、分離系統、除塵系統、電控系統等部分組成。

Q3210履帶式拋丸機 PL150履帶式拋丸清理機工作原理：

在清理室中加入規定數量的工件后，機器啟動，工件被滾筒帶動開始反轉，同時采用具有大拋丸量、高拋丸速度的拋丸器，能顯著地提高清理效率，獲得滿意的清理質量。拋丸室室體結構采用計算機輔助設計，使拋丸器的布置更為合理。

拋丸器高速拋出的彈丸形成扇形束，均勻打擊在工件表面上，從而達到清理的目的，拋出彈丸及沙礫經橡膠履帶上的小孔，流入底部的鋼板網過篩，經螺旋輸送器送入提升機內，由提升機提到分離器中進行分離，粉塵由風機吸送到除塵器中進行過濾，清潔空氣排入大氣中，布袋上的灰塵經機器振打落入除塵器底部的集塵箱中，用戶可定期處理，廢砂由廢料口流出，待分離器分離后，干凈的彈丸由電磁供閥門進入拋丸器拋打工件。

四、Q3210履帶式拋丸機 技術參數

1、履帶端盤直徑                         Ф1000mm

2、清理工件單件重量               30kg

滾筒載重量（易翻滾件）           600kg

3、提升電機                              2.2kw

提升量                                     20t/h

4、拋丸器Q034

數量                                       1臺

拋丸量                                    220kg/min

拋丸器功率                              11KW

5、除塵器風量                          5700m3/h

6、風機功率                             5.5kw

7、總裝機容量                          ≈ 22kw

五、Q3210履帶式拋丸機產品質量措施

1.產品所需鋼板、型材。

2.組成設備的各鋼板、型材或構件一律進行除銹后噴保養底漆。

3.各配套標準件，如軸承、電機、減速機等。

4.關鍵部件拋丸器廠內負荷試車、各運動機構廠內空運轉試車。

5.由設計、質檢人員成立專門質量監督小組，監管以上各步的落實，以確保產品質量。

六、Q3210橡膠履帶式拋丸機售后服務保證措施

1、產品質量實行“三包”，“三包”期一年；

2、在三包期內，凡因正常使用出現的電氣控制及機械部分的故障及損壞件，包修包換（人為及易損件除外）；

3、售后服務實行“24小時”答復，即用戶與我公司售后服務辦（電話：0515-83752966）聯系，保證在24小時內電話解決或派人走出。

4、負責向需方提供設備設備易損件明細表、使用說明書、合格證等技術資料。

江蘇英達機械友情提醒：

網絡上的信息可以做為您了解設備相關知識、尋找生產廠家的平臺，購買設備還需選擇真正的生產廠家。設備使用中出現技術問題、質量問題、購買相關配件等服務，您可以盡快找到我們。購買我們的產品不存在一錘子買賣，我們還希望通過您的使用將“英達”品牌傳播給更多的客戶，因此您是我們?cè)O(shè)備的使用者，更是傳播者。

江蘇英達機械有限公司（原大豐市鑄造機械總廠）創建于1976年，是集研發、設計、制造、銷售及安裝服務于一體的高新技術企業。江蘇英達從事表面處理設備的研發和生產40年，主要生產金屬表面清理機械設備、砂處理造型成套設備等機械行業的八大系列產品。產品廣泛應用于鐵路、汽車、船舶、工程機械、冶金、軍工、醫藥等領域。

公司率先通過ISO9001:2008質量管理體系認證、ISO14001:2004環境管理體系認證。擁有一支專業的技術團隊，先后取得了網帶通過式拋丸機、新型機械回收噴砂房、輥道通過式重鋼拋丸機等三十項產品專利和10項江蘇省高新技術產品。（注：各項產品專利及所有證書詳見企業官網：http://ch775.com/或阿里誠信檔案）

公司以“銳意創新、用心打造”為宗旨，堅持“誠信、負責”的做人原則，致力于用技術為客戶提供更好的體驗和服務，與客戶共同成長，實現雙贏。產品結構及經營范圍向多元化、系列化、集團化發展，產品遠銷各地，部分出口東南亞、西亞等地。

部分合作客戶

【溫馨提示】網站中標識的價格不含稅、不含運費，廠價直銷。如您需要開具增值稅票請聯系我們，另外收取稅金，謝謝配合。歡迎新老客戶來電咨詢或前來公司考察面談。

公司電話：0515-83752966

移動電話：13505113250

24小時客服熱線：400-690-2006

QQ：2240629543

企業網站:http://ch775.com

http://www.ydpwj.com

企業旺鋪：https://jsydzj.1688.com/

企業地址：江蘇省鹽城市大豐西團鎮大龍小街 43號

生產率 ……………………………………………………… 600～1200Kg/h

拋丸器：拋丸量 ……………………………………………… 120Kg/min

除塵抽風量 …………………………………………………… 2200m3/h

總功率 ………………………………………………………… 13.95 Kw

(注：其中生產率與工件的復雜程度和表面積有關，一般每分鐘清理零件表面積≤0.25m2)

四、產品質量保證措施

1.產品所需鋼板、型材。

2.組成設備的各鋼板、型材或構件一律進行除銹后噴保養底漆。

3.各配套標準件，如軸承、電機、減速機等。

4.關鍵部件拋丸器廠內負荷試車、各運動機構廠內空運轉試車。

5.由設計、質檢人員成立專門質量監督小組，監管以上各步的落實，以確保產品質量。

五、售后服務保證措施

1、產品質量實行“三包”，“三包”期一年；

2、在三包期內，凡因正常使用出現的電氣控制及機械部分的故障及損壞件，包修包換（人為及易損件除外）；

3、售后服務實行“24小時”答復，即用戶與我公司售后服務辦（電話：0515-83752966）聯系，保證在24小時內電話解決或派人走出。

4、負責向需方提供設備設備易損件明細表、使用說明書、合格證等技術資料。

江蘇英達機械有限公司（原大豐市鑄造機械總廠）創建于1976年，是集科研、生產、貿易、服務為一體的中型集團企業。江蘇英達從事表面處理設備的研發和生產40年，獲得三十項產品專利。公司同時被認定為高新技術企業，證書編號為GR201432000146。公司率先通過ISO9001:2008質量管理體系認證、ISO14001:2004環境管理體系認證。（注：各項產品專利及所有證書詳見企業官網：http://ch775.com/或阿里誠信檔案。）

江蘇英達專注于非標拋丸噴砂設備領域，主營產品有鋼板預處理線、型材預處理線；噴砂噴漆房；棒材拋丸機、線材拋丸機；涂裝生產線；吊鉤、吊鏈?zhǔn)綊佂枨謇頇C(jī)；石材拋丸機；鋼、橡膠履帶式拋丸清理機；系列混砂機；各種工業環保除塵設備等。公司以“銳意創新、用心打造”為宗旨，堅持“誠信、負責”的做人原則，致力于用技術為客戶提供更好的體驗和服務，與客戶共同成長，實現雙贏。產品結構及經營范圍向多元化、系列化、集團化發展，產品遠銷各地，部分出口東南亞、西亞等地。

江蘇英達拋丸機，專注解決拋丸噴砂設備具體問題，提供專業的高性價比個性方案。

部分合作客戶

江蘇英達機械友情提醒：

   網絡上的信息可以做為您了解設備相關知識、尋找生產廠家的平臺，購買設備還需選擇真正的生產廠家。設備使用中出現技術問題、質量問題、購買相關配件等服務，您可以盡快找到我們。購買我們的產品不存在一錘子買賣，我們還希望通過您的使用將“英達”品牌傳播給更多的客戶，因此您是我們?cè)O(shè)備的使用者，更是傳播者。

歡迎您的咨詢。您可給我們短信留言，或在阿里貿易通上直接和我們聯系,我們會在盡快回復您的咨詢，你的咨詢來電和留言都是對我們的信任和支持，我們將竭成為您服務！

江蘇英達機械有限公司

電話：0515-83752966
傳真：0515-83756006

24小時客服熱線：400-690-2006

QQ：2240629543

企業網站: http://ch775.com

http://www.ydpwj.com

企業旺鋪: https://jsydzj.1688.com/

企業地址：江蘇省鹽城市大豐西團鎮大龍小街 43號
